電線電纜知識超全總結！

01電線電纜中BV、BLV等符號含義

這些符號都是電線的一些型號，B系列歸類屬于布電線，所以開頭用B，電壓：300/500V電線按用途分為電磁線和通用絕緣電線。絕緣電線又稱為布電線。

絕緣電線（布電線）是指包覆絕緣層的電線，包括各種連接線、安裝線。

V就是PVC聚氯乙烯，也就是（塑料）

L就是鋁芯的代碼

T就是銅芯的代碼（一般省略不寫）

R就是(軟)的意思，要做到軟，就是增加導體根數

BV銅芯聚氯乙烯絕緣電線

BLV鋁芯聚氯乙烯絕緣電線

BVR銅芯聚氯乙烯絕緣軟電線

以上電線結構：導體+絕緣

拿2.5mm²為例：

BV是1根直徑1.78mm和7根0.68兩種

BLV是1根直徑1.78mm

BVR是19根直徑0.41mm

RV銅芯聚氯乙烯絕緣連接軟電線

它比BVR更軟，還是2.5是49根0.25mm銅絲

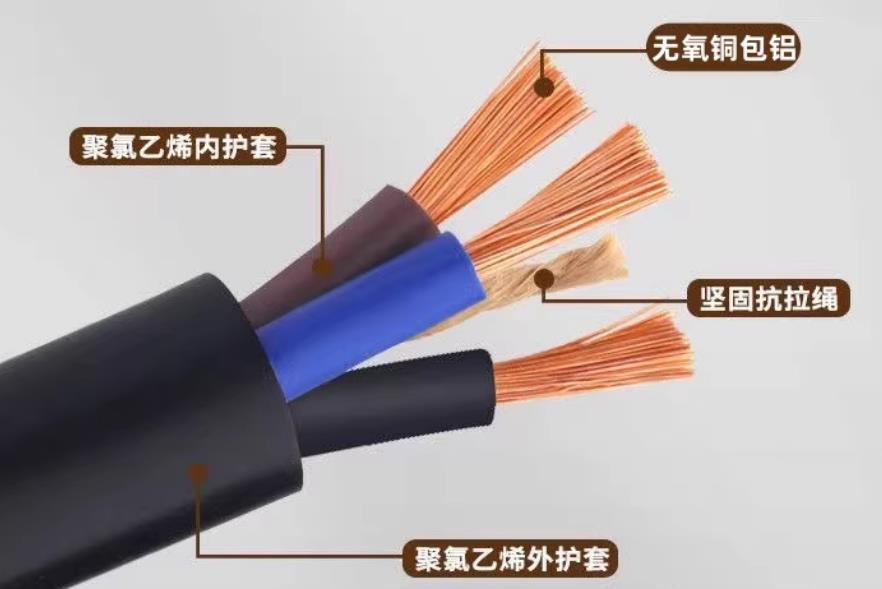

RVV銅芯聚氯乙烯絕緣聚氯乙烯護套連接軟電線

比RV多了一層塑料護套

另外：我們最常用的“護套線”

BVVB銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜,就是2根BV線，在+一層白色的護套

02什么是護套線

護套線是指帶有護套層的單芯或多芯電線，帶護套的較安全。說白了，我們最常用的“護套線”，一層白色聚氯乙烯護套，里面套著幾根BV線。這種線一般是銅芯導線，除了導線外面有一層絕緣層外，導線外面還有一層保護層。常用的護套線有RVV、BVV、RVVB、bvvb這幾種型號。護套線的可分為硬護套線和軟護套線兩種。根據應用環境和形狀分為圓護套線和扁護套線，圓護套線一般的是多芯，扁的一般是單芯。

03YJV是什么電纜（YJV電纜含義）

【全稱】交聯聚乙烯絕緣聚氯乙烯護套電力電纜

Y----聚乙烯J----交聯V----聚氯乙烯護套

【芯數】單芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等

【規格】1.5平方到240平方不等

【顏色】黑色

【銅質】國標無氧銅（紫銅）

【護套】聚氯乙烯PVC

【標準】本產品按GB12706《額定電壓35KV銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要定做電纜。

【用途】適用于室內、電纜溝、管道、隧道等，也可埋在松散的土壤中，不能承受外力作用，一般為電路傳輸的主干道，額定電壓為電力線路輸配電用。

【一般額定電壓】（U0/U)0.6/1---26/35kv

【使用特性】

1.電纜導體的最高額定溫度為90°C，短路時（最長持續時間不超過5S），電纜導體的最高溫度不超過250°C。

2.敷設電纜時的環境溫度不應該低于0°C

3.敷設時允許彎曲半徑：?jiǎn)涡倦娎|不小于電纜外徑的15倍；多芯電纜不小于電纜外徑的10倍。

04ＹＣ是什么電纜

YC橡套電纜全稱重型通用橡套軟電纜，是橡套線的一種。YC電纜適用于交流額定電壓450/750V以下家用電器、電動工具和各種移動式電器設備或輕型移動電氣設備，或用于工地上臨時施工用，能承受較大的機械外力作用。線芯的長期允許工作溫度應不超過60℃。

Y代表橡膠絕緣，C代表重型電纜。里面的護套也為橡膠絕緣，導體為銅絲。橡套電纜分為重型電纜（yc電纜）、中型電纜（yz電纜）及輕型電纜（YQ電纜）。好的YC電纜的絕緣層都是純天然橡膠制作，導體則以良好導電性能的無氧銅桿為佳品。而目前市場的大部分產品均或多或少不能達到此種質量。

YC電纜型號：

YC電纜內主要為多芯電纜，常用的有2芯、3芯、4芯、5芯，銅芯的面積0.75到幾十平方不等。

05BV電線電纜知識

BV電纜線：是銅芯聚氯乙烯絕緣電線電纜，簡稱塑銅線，是電線電纜中最常用的一種線，也是我們日常生活中接觸最多的一種線。

導體材料：無氧銅

絕緣材料：PVC

顏色：黑，黃，藍，紅、棕、白等

工作溫度：60度，70度，95度

額定電壓：450/750V

敷設電纜（線）時環境溫度不低于零下15度。

電纜允許彎曲半徑：

電纜外徑（D）小于25mm者不小于4D；

電纜外徑（D）為25mm者及以上應不小于6D。

成品電纜（線）及電纜線芯須經工頻火花耐壓試驗。

電纜（線）的標志須按GB6995標準執行，標志應清晰、耐擦。

國標bv電線電纜用于交流額定電壓450/750V及以下或直流電壓1000V及以下的電器裝置、儀表、裝修、電信設備、動力照明和線路，可明敷或暗敷。

產品標準：GB5023.3-1997 JB8734-98符合IEC CCC標準，國標bv電纜生產合格證必須印有3C認證標志。

06ＷＤＺＲ-ＢＹＪ是什么意思

BYJ：銅芯交聯聚乙烯絕緣布電線450/750V

WDZR-BYJ：銅芯阻燃無鹵低煙交聯聚乙烯絕緣布電線450/750V

產品用途：本產品適用于額定電壓450/750V及以下建筑、電器、開關等動力裝置固定布線。

07電纜型號含義解答

1.通用電纜符號解答：

R－連接用軟電纜（電線），軟結構。

V－絕緣聚氯乙烯（聚氯乙烯絕緣或聚氯乙烯護套）

B－平型（扁形）

S－雙絞型。

A－鍍錫或鍍銀

F－耐高溫

P－編織屏蔽

P2－銅帶屏蔽

P22－鋼帶鎧裝

Y—預制型

ZR—阻燃型

NH—耐火型

WDZ—無鹵低煙阻燃型

WDN—無鹵低煙耐火型

2：通用各種字母代表的含義：

A:(聚)胺(脂),安(裝),鋁塑料護套(Alpeth)

B:扁,半,編(織),泵,布,(聚)苯(乙烯),

3、電纜常識：電纜通常分為電力電纜和控制電纜兩種。

電纜通用符號表示的含義：

〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安

〔2〕用途

K－控制電纜

P－信號電纜

DJ－計算機電纜

〔3〕絕緣層

V－聚氯乙烯

Y－聚乙烯

YJ－交聯聚乙烯

〔4〕導體。T－銅芯缺省表示，L－鋁芯。

〔5〕內護層(護套)

V－聚氯乙烯

Y－聚乙烯

Q－鉛包

L－鋁包

H－橡膠

HF－非燃性橡膠

LW－皺紋鋁套

F－氯丁膠

N－丁晴橡皮護套
